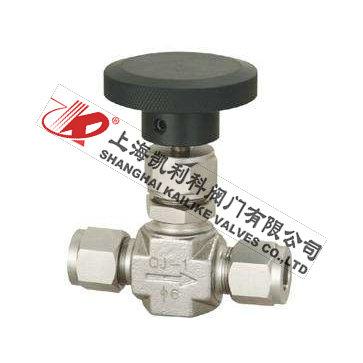

QJ-1管路截止閥
QJ-1管路截止閥主要用于氣動管路系統上，廣泛用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等。
|
產品名稱： |
管路截止閥 |
產品型號： |
QJ-1 |
|
公稱通徑： |
Ф6-Ф12 |
結構形式： |
截止式 |
|
公稱壓力： |
1.6MPa～6.4MPa |
連接方式： |
卡套 |
|
適用溫度： |
-29ºC～+180ºC |
驅動方式： |
手動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、空氣 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
QJ-1管路截止閥主要用于氣動管路系統上，廣泛用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等。
應用規范
設計制造：GB/T 12224-1989；JB/T 7747-1995
連接形式：卡套式；內螺紋連接
結構特征：熱鍛壓閥體；錐面密封；浮動閥瓣
閥門檢驗和實驗：GB/T 13927-1992
材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
性能規范 單位：MPa
|
實驗項目 |
壓力值 |
|
公稱壓力 |
6.4 |
|
殼體實驗 |
9.6 |
|
密封試驗 |
7.0 |
|
氣壓試驗 |
3.8 |
|
適用溫度 |
≤180℃ |
|
適用介質 |
水、蒸汽、油品等 |
主要零件材料
|
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
|
QJ-1 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
PTFE |
外形結構圖
主要外形尺寸
|
規格 |
Ф |
L |
H |
Do |
重量（kg） |
|
6 |
Ф6 |
54 |
58 |
42 |
0.2 |
|
8 |
Ф8 |
54 |
58 |
42 |
0.2 |
|
10 |
Ф10 |
72 |
67 |
50 |
0.3 |
|
12 |
Ф12 |
72 |
67 |
50 |
0.3 |
聲明：【QJ-1管路截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QJ-1管路截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
