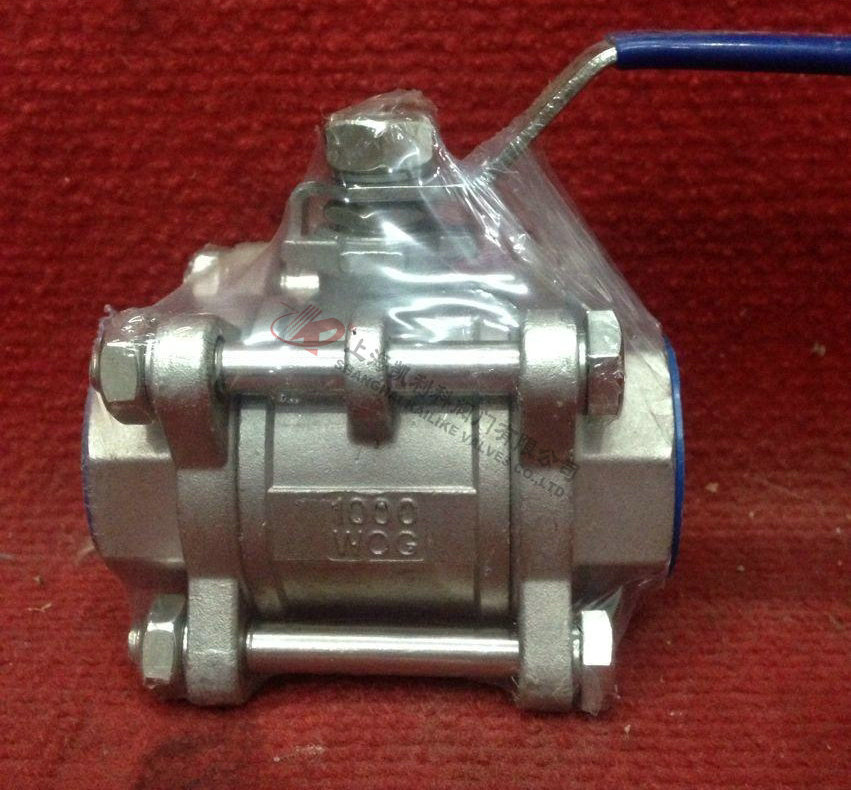

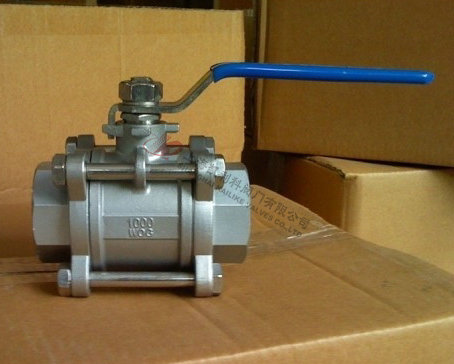

Q61F承插焊球閥
Q61F承插焊球閥屬于手動類球閥，帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
|
產品名稱： |
承插焊球閥 |
產品型號： |
Q61F |
|
公稱通徑： |
DN15～DN100 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa |
連接方式： |
承插焊 |
|
適用溫度： |
-20ºC～+180ºC～350℃ |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
碳鋼、鑄鋼、WCB、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q61F承插焊球閥屬于手動類球閥，帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
產品特征
|
公稱壓力 |
適用穩定范圍 |
適用介質 |
承插焊標準SW |
|
1.6-6.4MPa |
-20～232℃～350℃ |
水、油、氣及某些腐蝕性液體（W。O。G） |
GB12224.ANSIB16.25 |
主要零件材料
|
零件名稱 |
材質 |
|
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
螺母 |
不銹鋼SS304 |
FCD45 |
|
墊圈 |
不銹鋼SS304 |
FCD45 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
B7 |
|
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不銹鋼SS304 |
不銹鋼SS304 |
外形結構圖
主要連接尺寸
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
W |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
聲明：【Q61F承插焊球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q61F承插焊球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
