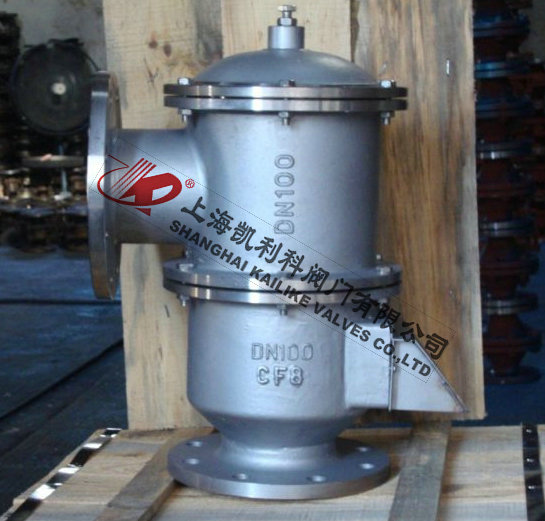

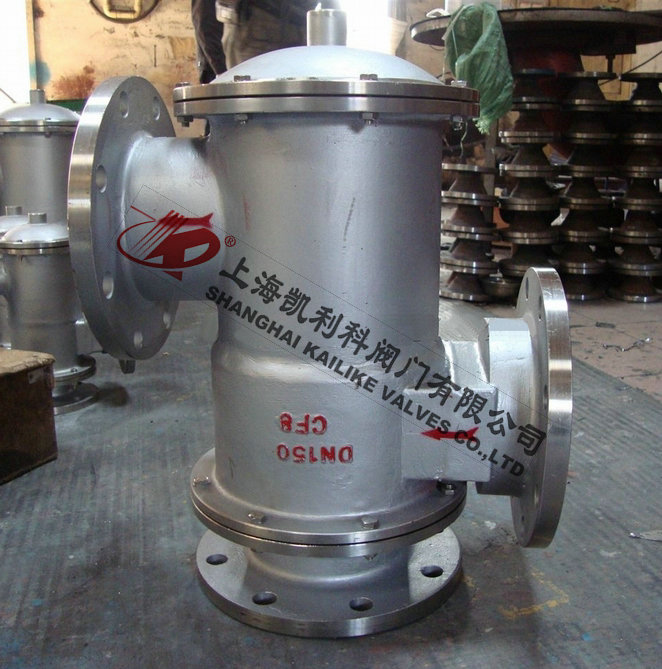

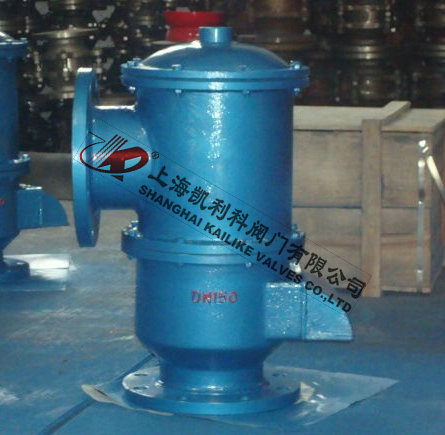

產品名稱：	帶接管呼吸閥	產品型號：	HX4、HXF4
公稱通徑：	DN50～DN500	結構形式：	帶接管
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐頂部
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

HX4、HXF4帶接管呼吸閥是固定在儲罐頂上的通風裝置，用來維持儲罐氣壓平衡，以保證罐內壓力的正常狀態，防止罐內超壓或超真空室儲罐遭受損壞，也可減少罐內液體揮發損耗。是儲罐不可缺少的安全設施。

設計規范

據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：甲、乙類液體的固定頂罐，應設阻火器和呼吸閥。而我國呼吸閥產品類型單一，還滿足不了石油化工各部門的需求。為了解決上述問題，我公司研制開發了HX型帶接管呼吸閥，該呼吸閥類型多，規格齊全，結構緊湊、重量輕、通風量大、泄漏小等優點。該產品有單呼閥，單吸閥，呼吸閥，各種結構形式均可與阻火器組合構造，也可配制所需的接管。
制造標準：GB5908-86；SY7511-87
法蘭標準：HG20592-97；JB/T78-94
檢驗標準：SY/T0511-1996《石油儲罐呼吸閥》；API2000

型號編制

代號說明

代號	類型	代號	類型
HX1	帶接管呼吸閥	HXF1	帶接管阻火呼吸閥
HX2	帶雙接管呼吸閥	HXF2	帶雙接管阻火呼吸閥
HX3	帶吸入接管呼吸閥	HXF3	帶吸入接管阻火呼吸閥
HX4	帶呼出接管呼吸閥	HXF4	帶呼出接管阻火呼吸閥
HX5	單呼閥	HXF5	阻火單呼閥
HX6	單吸閥	HXF6	阻火單吸閥
HX7	帶接管呼出閥	HXF7	帶接管阻火呼出閥
HX8	帶接管吸入閥	HXF8	帶接管阻火吸入閥

零部件材料

代號	主體材料	閥盤/閥座	密封材料
Ⅰ	ZG200-400	0Cr19Ni9	F4
Ⅱ	ZG0Cr18Ni9	ZG0Cr18Ni9	F4
Ⅲ	ZG0Cr18Ni9Ti	ZG0Cr18Ni9Ti	F4
Ⅳ	ZG0Cr18Ni12Mo2Ti	ZG0Cr18Ni12Mo2Ti	F4
Ⅴ	ZAlsi7Mg	ZAlsi7Mg	F4

通氣量表

代號	規格mm	50	80	100	150	200	250
	壓力等級P	通氣量m3/h
A	+355	25	60	90	190	340	500
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
允許泄漏量m3/h	≤0.04					≤0.4

操作壓力

等級	A	B	C	D
呼出壓力	+355Pa(36mmH2O)	+980Pa(100mmH2O)	+1765Pa(180mmH2O)	由用戶定
吸入壓力	-295Pa(30mmH2O)	-295Pa(30mmH2O)	-392Pa(40mmH2O)	由用戶定

外形結構圖



主要外形尺寸

DN	50	80	100	150	200	250	300	400
H（HX1）	280	430	430	530	630	740	820	940
H（HXF1）	350	500	500	600	700	820	900	1020
L	300	450	450	650	850	1000	1100	1250

外形結構圖



主要外形尺寸

DN	50	80	100	150	200	250
H（HX2）	280	430	430	530	630	740
H（HXF2）	350	500	500	600	700	820
H1（HX2）	110	180	180	220	260	320
H1（HXF2）	180	250	250	290	330	400
L	320	450	450	620	750	850

外形結構圖



主要外形尺寸

DN	50	80	100	150	200	250
H（HX3）	280	430	430	530	630	740
H（HXF3）	350	500	500	600	700	820
H1（HX3）	110	180	180	220	260	320
H1（HXF3）	180	250	250	290	330	400
L	310	450	450	635	800	950

外形結構圖



主要外形尺寸

DN	50	80	100	150	200	250
H（HX4）	280	430	430	530	630	740
H（HXF4）	350	500	500	600	700	820
H1（HX4）	110	180	180	220	260	320
H1（HXF4）	180	250	250	290	330	400
L	310	450	450	635	800	950

外形結構圖



主要外形尺寸

DN	50	80	100	150	200	250	300	400	500
H（HX5）	250	400	400	470	550	620	---	---	---
H（HXF5）	320	470	470	540	620	700	780	900	1000
L	290	420	420	535	700	835	950	1100	1200

外形結構圖



主要外形尺寸

DN	50	80	100	150	200	250
H（HX6）	270	400	400	470	550	620
H（HXF6）	340	470	470	540	620	700
L	290	420	420	535	700	835

外形結構圖



主要外形尺寸

DN	50	80	100	150	200	250	300
H（HX7）	250	400	400	470	550	620	700
H（HXF7）	320	470	470	540	625	700	780
H1（HX7）	110	160	160	200	250	290	320
H1（HXF7）	180	270	270	270	320	370	400
L	300	420	420	520	650	760	880
L1	165	250	250	320	400	480	550

外形結構圖



主要外形尺寸

DN	50	80	100	150	200	250
H（HX8）	250	400	400	470	550	620
H（HXF8）	320	470	470	540	625	700
H1（HX8）	110	160	160	200	250	290
H1（HXF8）	180	230	270	270	320	370
L	300	420	420	520	650	760
L1	165	250	250	320	400	480

安裝維護

　　1、帶接管呼吸閥安裝在儲油罐的最高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐，呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，呼吸閥可安裝在梯子平臺附近。
　　2、帶接管呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。呼吸閥不可橫放和倒置，若儲罐頂部需要安裝兩個呼吸閥時，呼吸閥與罐頂中心應該對稱安裝。
　　3、帶接管呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正常工作時，會發出“吸-吸-吸”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證呼吸閥的正常安全運行。
　　4、帶接管呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。

聲明：【HX4,HXF4帶接管呼吸閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HX4,HXF4帶接管呼吸閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
