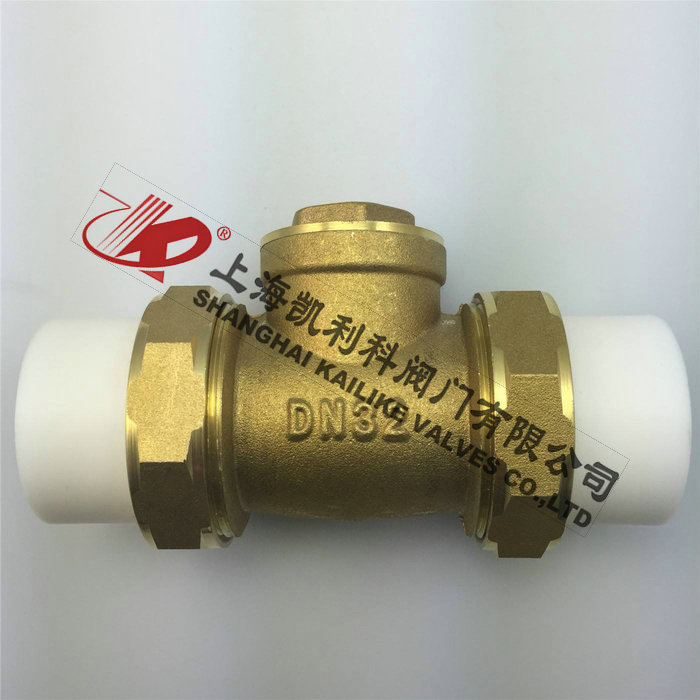

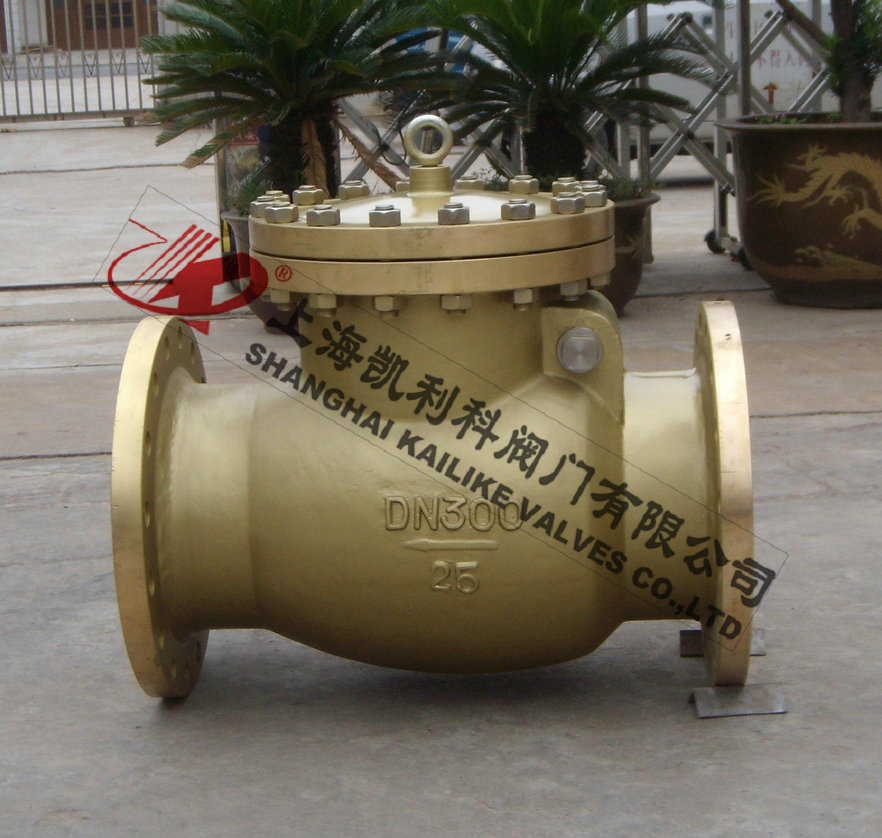

H14W,H44W黃銅旋啟式止回閥
H14W、H44W黃銅旋啟式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流， 可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
|
產品名稱： |
黃銅旋啟式止回閥 |
產品型號： |
H14W、H44W |
|
公稱通徑： |
DN15～DN150 |
結構形式： |
旋啟式、臥式 |
|
公稱壓力： |
1.6MPa～4.0MPa |
連接方式： |
內螺紋、法蘭 |
|
適用溫度： |
-0ºC～+100ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
銅 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H14W、H44W黃銅旋啟式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流， 可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
產品特點
1、閥瓣關閉快速，水錘壓力小
2、水平管道或垂直管道均可使用，安裝方便
3、流道通暢、流體阻力小
4、動作靈敏、密封性能好
5、閥瓣行程短、關閉沖擊力小
6、整體結構簡單緊湊、造型美觀
7、使用壽命長、性能可靠

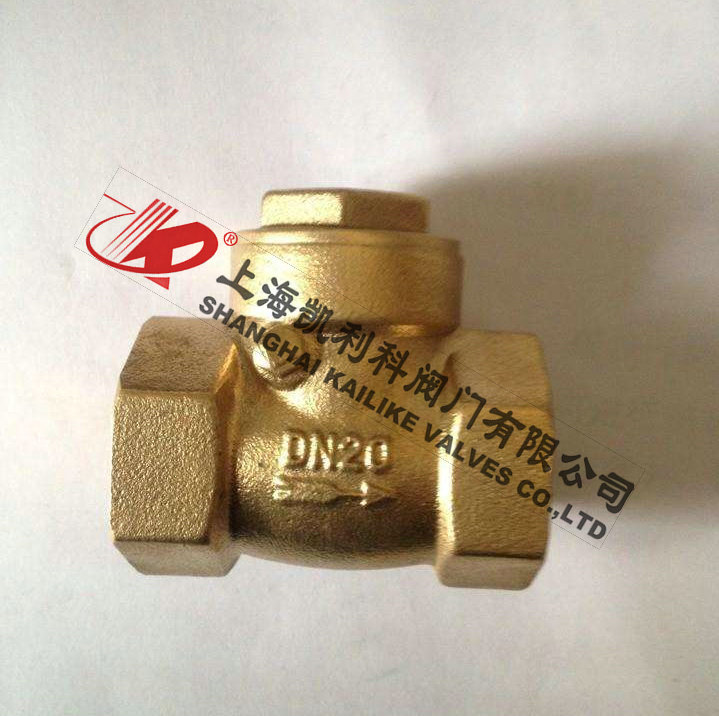

H14W黃銅旋啟式止回閥外形結構圖
H14W黃銅旋啟式止回閥主要外形尺寸
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
47 |
56 |
66 |
71 |
78 |
88 |
|
B |
13.5 |
17 |
22 |
30 |
35 |
45 |
|
H |
32 |
36 |
45 |
50 |
58 |
68 |

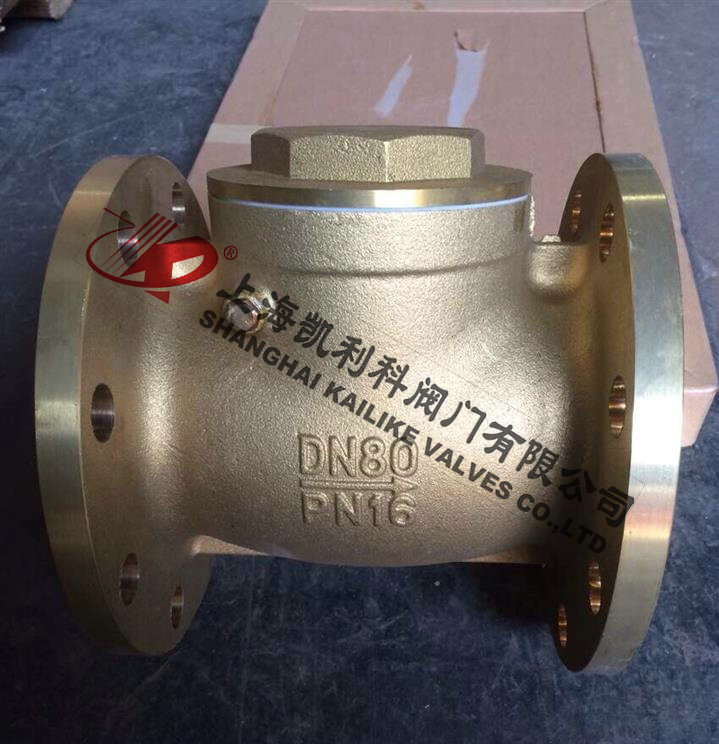

H44W黃銅旋啟式止回閥外形結構圖
H44W黃銅旋啟式止回閥主要外形尺寸
|
SIZE |
1 1/2" |
2" |
2 1/2" |
3" |
4" |
5" |
6" |
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
135 |
143 |
160 |
185 |
210 |
235 |
263 |
|
H |
73 |
85 |
95 |
104 |
118 |
133 |
142 |
|
D |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
|
B |
40 |
50 |
65 |
80 |
100 |
120 |
142 |
|
N-фd |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
安裝應注意以下事項
1、在管道系統中不要讓止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
聲明：【H14W,H44W黃銅旋啟式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H14W,H44W黃銅旋啟式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
