Z945X電動彈性座封閘閥
Z945X電動彈性座封閘閥可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制.具有靈敏、可靠、安裝方便等優點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
|
產品名稱： |
電動彈性座封閘閥 |
產品型號： |
Z945X |
|
公稱通徑： |
DN50～DN600 |
結構形式： |
閘板式 |
|
公稱壓力： |
1.0Mpa～2.5Mpa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動、傘齒輪、電動、氣動、液動 |
|
閥體材質： |
球鐵、鑄鐵、鑄鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Z945X電動彈性座封閘閥可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制.具有靈敏、可靠、安裝方便等優點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
主要零部件材料
|
NO. |
零件名稱 |
材質 |
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁睛橡膠 |
|
3 |
閥桿 |
不銹鋼 |
|
4 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
5 |
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
6 |
電動頭 |
鑄鐵、合金 |
主要技術參數
|
公稱壓力：1.0～2.5MPa |
工作溫度:0～120℃ |
法蘭標準:GB/T17241.6 GB9113 |
|
公稱通徑：50～400mm |
適用介質:水、油、氣等 |
試驗標準:GB/T13927 API598 |

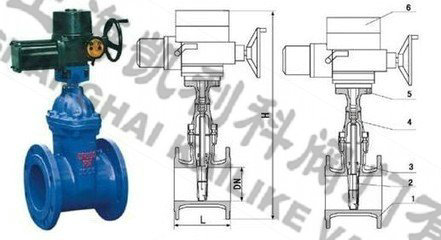

外形結構圖
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1630 |
1550 |
1610 |
1900 |
1938 |
2120 |
聲明：【Z945X電動彈性座封閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z945X電動彈性座封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
