SJ68Y-170V高壓抗沖刷截止閥結構形式級特點（圖）
來源：www.jieliad.com作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:05

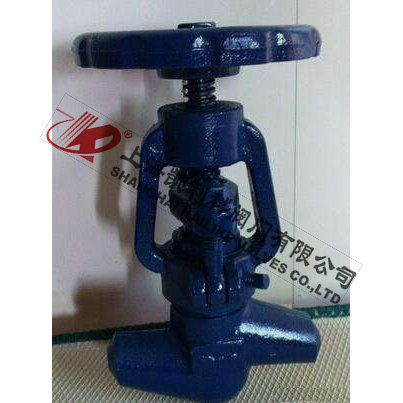

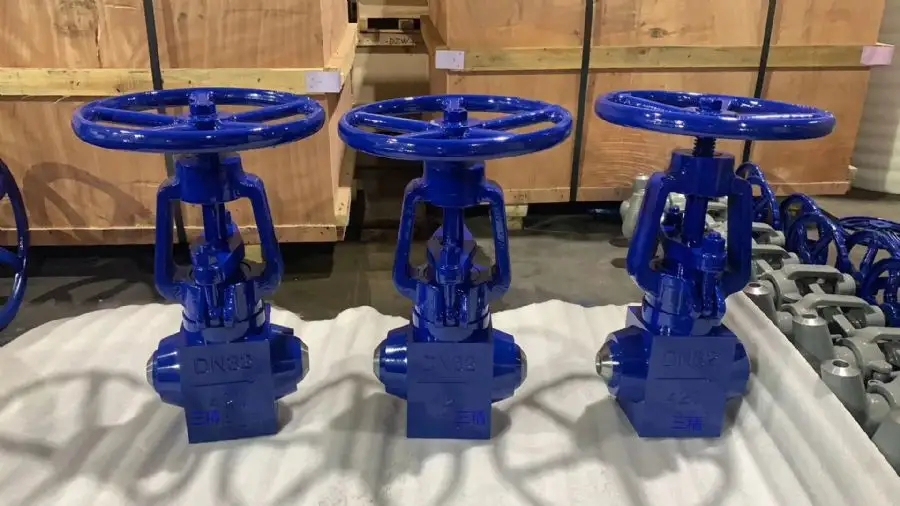

高壓抗沖刷截止閥SJ68Y-170V閥體材質12Cr1MOv合金鋼，閥芯及密封面堆焊鈷基合金抗沖刷高溫磨，直通式結構，焊接，公稱壓力PN200~PN320，公稱通徑DN15-DN100，使用溫度≤570℃，適用介質：水、蒸氣等非腐蝕性介質。焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸，制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定，結構長度按E101的規定或按用戶提供尺寸 ，主要適用于火力電站各種系統的管路上，疏水和排氣使用。
??
結構形式
根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。
結構特點
閥門與管路連接焊接式結構。
密封面有易磨損、擦傷、密封性能好，使用壽命長。
結構緊湊，啟閉性好、高度小、維護方便。
驅動方式可選：手動 電動 氣動等
